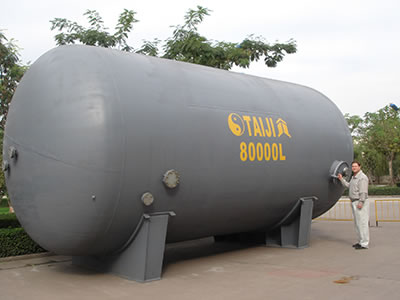

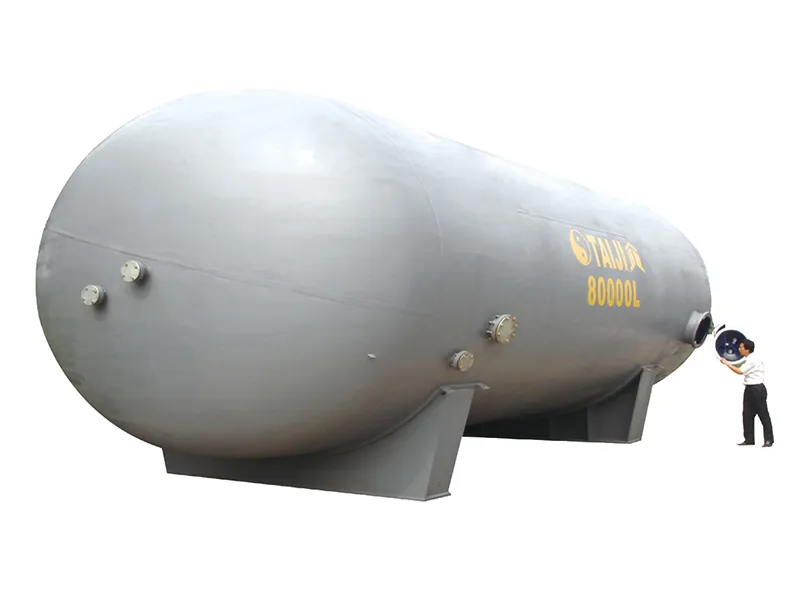

Tanque esmaltado tipo horizontal

Tipo horizontal

Tanques esmaltados

Nuestro tanque esmaltado tipo horizontal está diseñado para almacenar una capacidad de 3.000L a 80.000L de materiales corrosivos. Disponemos de diferentes modelos de tanque de acero vidriado tipo cerrado de acuerdo con su volumen: W3000L, W4000L, W5000L, W6300L, W8000L, W10000L, W12500L, W16000L, W20000L, W30000L, W40000L, W50000L y W80000L. Además, ofrecemos el servicio de personalización de tanques revestidos de vidrio de acuerdo con sus requisitos.

Estos recipientes revestidos de vidrio tipo horizontal se distinguen por su resistencia a la corrosión, alta fiabilidad, estabilidad y durabilidad. El esmalte ofrece una gran resistencia a las rupturas.

Deje un mensaje

Parámetros técnicos del tanque de acero vidriado

•

•

	Recipiente interior
Presión de diseño (MPa)	ATM
Temperatura de diseño ( ℃ )	-19 ℃ /150℃

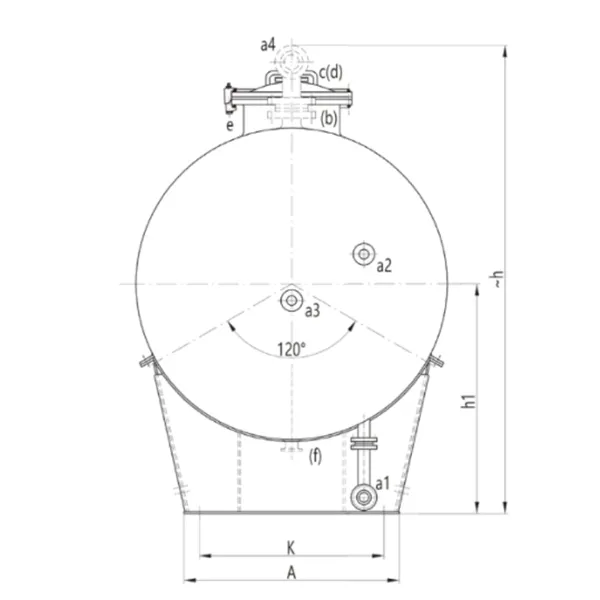

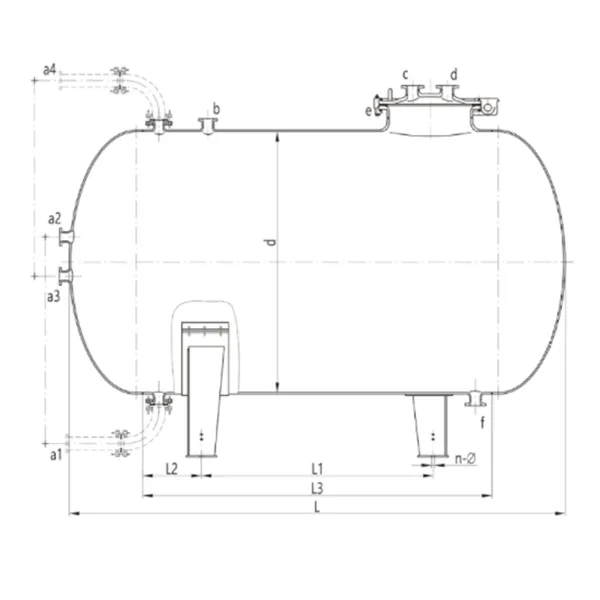

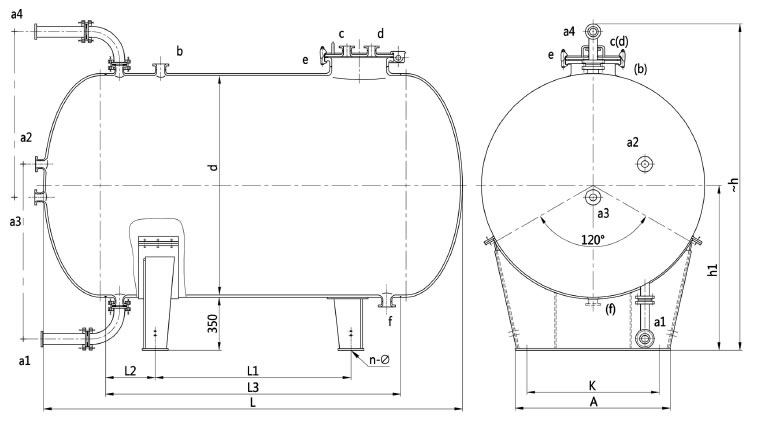

Símbolo	Uso
a1, a2, a3, a4	Orificio de limpieza/ Boca de inspección
b	Entrada de material
c, d	Reserva
e	Orificio del medidor de nivel
f	Salida de material

Modelo		W3000	W4000	W5000	W6300	W8000	W10000	W12500	W16000	W20000	W30000	W40000	W50000	W80000	W100000
Capacidad nominal (L)		3000	4000	5000	6300	8000	10000	12500	16000	20000	30000	40000	50000	80000	100000
Capacidad total (L)		3337	4457	5550	7024	8913	11094	13915	17689	22332	33420	43310	55020	87933	106930
Peso de referencia (kg)		1705	2050	2250	3230	3750	4790	5690	6530	8240	12300	15000	19730	32000	34500
Dimensiones (mm)	d	1450	1450	1600	1750	1900	2000	2000	2200	2400	3000	3000	3400	3800	400
	h1	1089	1089	1166	1243	1318	1370	1370	1470	1572	1876	1876	2080	2284	2432
	h	2100	2100	2300	2455	2605	2705	2705	2870	3100	3750	3750	4110	4510	4895
	L1	814	1494	1420	1474	1590	1880	2740	2840	2930	2370	3770	3330	4290	5000
	L2	320	320	360	390	420	450	470	500	550	630	630	750	1050	1050
	L3	1454	2134	2140	2254	2430	2780	3680	3840	4030	3630	5030	4830	6390	7100
	L	2288	2968	3052	3246	3496	3920	4800	5060	5374	5282	6682	6690	8438	9250
	K	900	900	960	1120	1200	1260	1260	1380	1520	1940	1940	2200	2500	2660
	A	1060	1060	1120	1280	1360	1420	1420	1580	1720	2180	2180	2480	2780	2940
	n-Φ	4-φ24	4-φ24	4-024	4-φ24	4-φ24	4-φ24	4-φ24	4-φ24	4-φ24	4-φ28	4-φ28	4-φ28	4-φ28	4-φ28
DN de la boquilla de recipiente (mm)	a1	65	65	65	65	65	65	65	65	65	65	65	80	100	125
	a2	65	65	65	65	65	65	65	65	65	65	65	80	100	125
	a3	65	65	65	65	65	65	65	65	65	65	65	80	100	125
	a4	65	65	65	65	65	65	65	65	65	65	65	80	100	125
	b	80	80	80	80	80	100	100	100	100	100	100	150	150	150
	C	65	65	65	65	65	80	80	80	80	80	80	80	80	80
	d	65	65	65	65	65	80	80	80	80	80	80	80	80	80
	e	300x400	300x400	300x400	300x400	300x400	450	450	450	450	450	450	450	450	450
	f	80	80	80	80	80	100	100	100	100	100	100	150	150	150

El tanque de almacenamiento revestido de vidrio combina la resistencia estructural del acero con la resistencia a la corrosión del revestimiento de vidrio. El proceso de vitrificado consiste en la aplicación de esmalte de porcelana para formar una capa vítrea sobre la superficie interior de acero. Dicha capa constituye la superficie en contacto con el producto para el almacenamiento de materiales corrosivos compatibles.

Estos tanques se utilizan habitualmente en procesos que exigen un control riguroso de la corrosión, la pureza del material y la contaminación. La superficie lisa del revestimiento vítreo facilita la limpieza y la descarga del material.

El tanque de almacenamiento horizontal con revestimiento de vidrio es adecuado para el almacenamiento a granel de materiales corrosivos compatibles con dicho revestimiento; puede utilizarse para el almacenamiento de materias primas, almacenamiento intermedio, retención temporal, recepción y almacenamiento de producto terminado.

Entre los materiales aplicables se incluyen medios ácidos, disolventes orgánicos, alcoholes e intermedios químicos compatibles con el revestimiento de vidrio, así como otros materiales empleados en aplicaciones que requieren equipos resistentes a la corrosión y una superficie de contacto no metálica para el control de la contaminación.

La selección de los modelos de equipo debe basarse en la composición química, la concentración, la temperatura de operación y las condiciones específicas del proceso de los materiales almacenados, así como en la compatibilidad con el revestimiento de vidrio.
