Tubos y accesorios revestidos de vidrio

Disponemos de diferentes modelos de tubos y accesorios revestidos de vidrio ideales para tanques y reactores químicos, que se distinguen por su alta calidad y resistencia a altas tensiones. Además, personalizamos estas piezas revestidas de vidrio de acuerdo con sus requisitos.

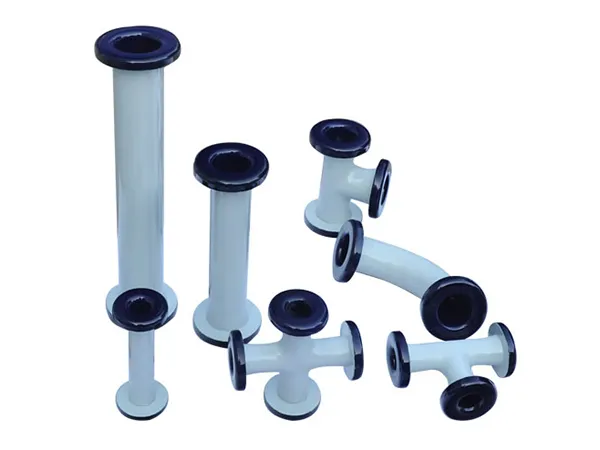

Imágenes de los tubos y accesorios vidriados
  • Tubo revestido de vidrio
  • Cruz revestida de vidrio
  • Tubo revestido de vidrio
  • Accesorios para tubo revestidos de vidrio
Planos de tubos y accesorios

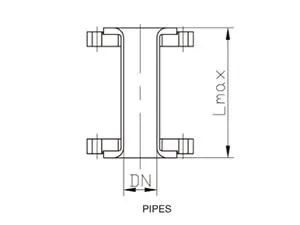

Tubo recto revestido de vidrio
Tubo recto (mm)
DN 32 40 50 65 80 100 125 150 200 250
L max. 500 100 1500 1500 1500 1500 1500 2000 2000 2000

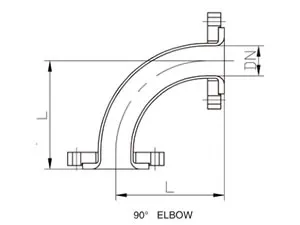

Codo 90º vidriado
Codo 90° (mm)
DN 32 40 50 65 80 100 125 150 200 250
L 105 110 125 135 145 155 175 200 260 310

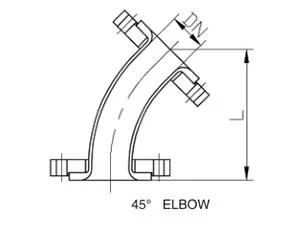

Codo 45° revestido de vidrio
Codo 45° (mm)
DN 32 40 50 65 80 100 125 150 200 250
L 114 118 128 135 143 155 169 191 235 274

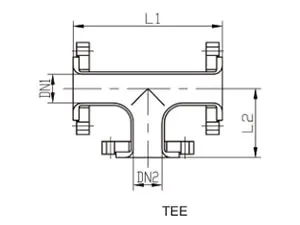

Conexión en T revestida de vidrio
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200 250
32 210/90
40 220/95 220/100
50 240/100 240/105 240/120
65 260/105 260/110 260/115 260/130
80 280/110 280/115 280/120 280/130 280/140
100 310/125 310/130 310/135 310/140 310/155
125 340/145 340/150 340/155 340/160 340/170
150 390/160 390/165 390/175 390/180 390/195
200 460/195 460/200 460/210 460/220 460/230
250 540.23 540/235 540/245 540/250 540/270

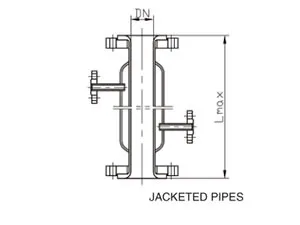

Tubo recto con camisa
Tubos con camisa (mm)
DN 32 40 50 65 80 100 125 150 200 250
L max. 500 1000 1000 1500 1500 1500 1500 2000 2000 2000

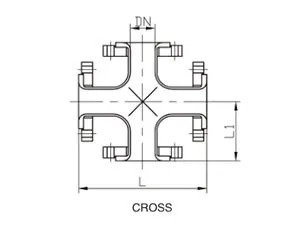

Cruz revestida de vidrio
Cross (mm)
DN 32 40 50 65 80 100 125 150 200 250
L 210 220 220 260 280 310 340 390 460 540
L1 105 110 120 130 140 155 170 195 230 270

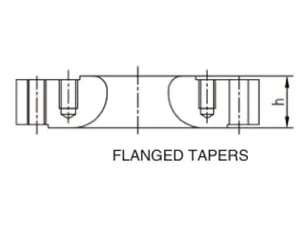

Brida de reducción revestida de vidrio
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 35
50 35 35
65 35 35 35
80 35 35
100 45 45 45
125 45 45 45 45
150 45 45 45 45
200 45 45 45 45
250 45 45 45 45

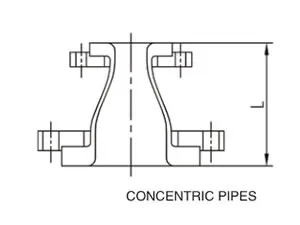

Accesorios con brida concéntrica revestidos de vidrio
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100 190 190 190 190
125 210 210 210 210
150 230 230 230 230
200 250 250 250
250 280 280 280 280

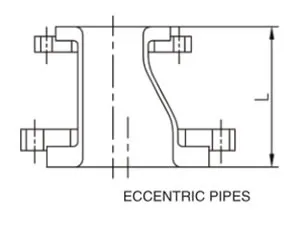

Accesorios con bridas excéntricas revestidas de vidrio
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100 190 190 190 190
125 210 210 210 210
150 230 230 230 230
200 250 250 250
250 280 280 280 280

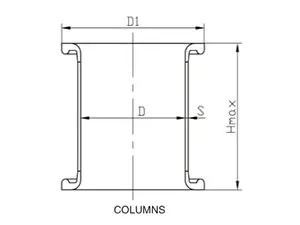

Columna revestida de vidrio
Diámetro nominal D D1 S H (max.) Peso de referencia
(kg)
300 300 400 8 1500 121
400 400 500 8 2000 195
500 500 600 8 2500 293
600 600 700 8 3000 290
700 700 800 10 3000 585
800 800 900 10 3000 676
900 900 1000 10 3000 770
1000 1000 1100 12 3000 1015
1100 1100 1220 12 3000 1114
1200 1200 1320 12 3000 1210
1300 1300 1430 14 3000 1527
