Bridas partidas

Nuestras bridas partidas están especialmente diseñadas para unir tubos revestidos de vidrio. Su diseño partido las diferencia de las bridas de solape convencionales. Estas piezas para reactor químico ofrecen las siguientes ventajas:

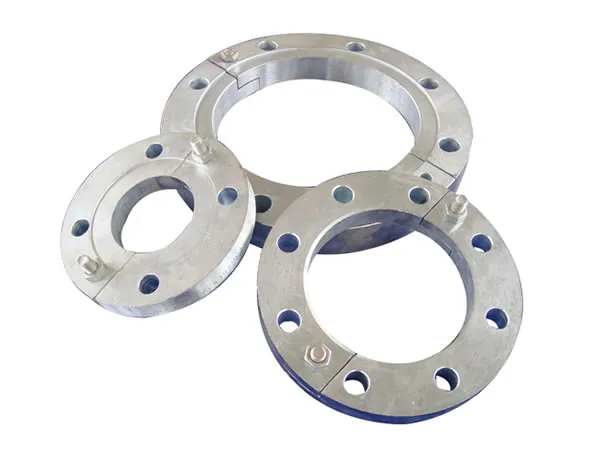

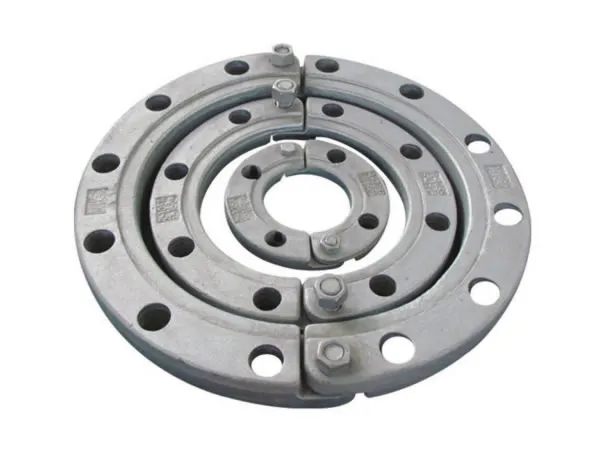

Imágenes de las bridas tipo partido
  • Brida de solape
  • Brida de solape
Deje un mensaje

1. Las dos mitades de la brida se unen a través de tornillos y tuercas.
2. Su diseño único facilita las operaciones de inspección y mantenimiento.
3. Es la solución ideal para la fijación de sistemas de tuberías de reactores químicos.

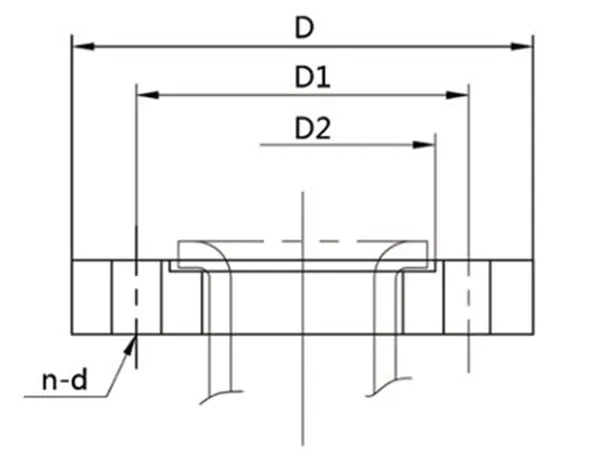

Parámetros técnicos de las bridas de solape tipo partido
DN2
-------------
DN1 		PN0.6 PN1.0
D
( mm ) 		D1
( mm ) 		D2
( mm ) 		n-d D
( mm ) 		D1
( mm ) 		D2
( mm ) 		n-d
50 140 110 92 4-14 165 125 104 4-18
65 160 130 112 4-14 185 145 124 8-18
80 190 150 130 4-18 200 160 135 8-18
100 210 170 150 4-18 220 180 160 8-18
125 240 200 180 8-18 250 210 190 8-18
150 265 225 204 8-18 285 240 214 8-22
200 320 280 260 8-18 340 295 270 8-22
250 375 335 314 12-18 395 350 324 12-22
